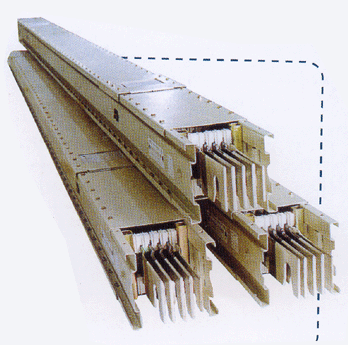

產品概述
母線槽是封閉、密集、絕緣型的母線槽，插接式高強封閉母線集空氣與密集母線之優點，既能承受較強的電動力，又具較好的散熱性能，大大提高了其載荷能力。加之外殼結構設計，采用成型機成型，使其具有非凡的支撐強度，可保證連接6m母線中心沿重70公斤的壓力，跨度不超過15㎜，解決了大跨度安裝無法支撐中吊裝的困惑。廣泛應用于各行業的輸配電系統中，安裝維護方便。
母線槽適用于交流三相四線，三線五線制，頻帶率50-60HZ，額定電壓至660V，額定工作電流250-5000A的供配電系統，承擔配電任務，用于低壓配電屏與大，中型負載的連接，作為大電流的輸電，用于電力變壓器與低壓配電屏以及重型負載的連接。主要應用于現代化的車間，汽車制造廠，電機制造業的電焊線，工業用電爐，廠房和高層建筑等。

空氣型母線槽詳細介紹

  天寶系列母線槽是封閉、密集、絕緣型的母線槽，插接式高強封閉母線集空氣與密集母線之優點，既能承受較強的電動力，又具較好的散熱性能，大大提高了其載荷能力。加之外殼結構設計，采用成型機成型，使其具有非凡的支撐強度，可保證連接6m母線中心沿重70公斤的壓力，跨度不超過15㎜，解決了大跨度安裝無法支撐中吊裝的困惑。廣泛應用于各行業的輸配電系統中，安裝維護方便。

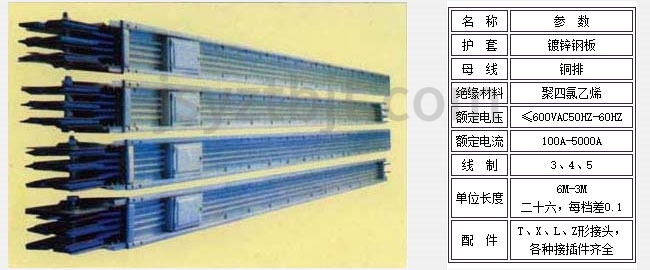

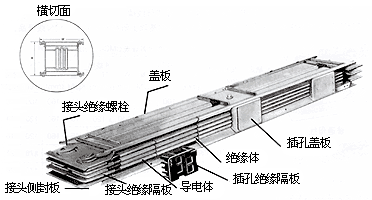

CMC-3A密集型插接式母線槽

CMC-3A母線槽是我廠在吸收消化日本母線技術的基礎上研制開發的第一代母線產品。

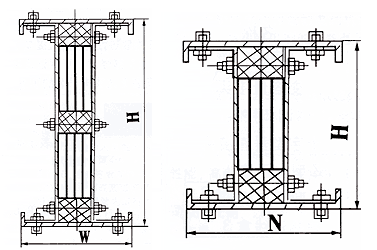

1、母線結構及電流等級表CMC-3A鋁質母線。

2、CMC-3A銅質母線

CFW-3A插接式高強度封閉母線槽

本母線集空氣與密集母線之優點，既能承受較強的電動力，又具較好的散熱性能，大大提高了其載荷能力。加之外殼結構設計，采用成型機成型，使其具有非凡的支撐強度，可保證連接6m母線中心沿重70公斤的壓力，跨度不超過15mm，觖決了大跨度安裝無法支撐吊裝的困惑。

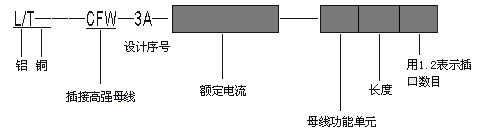

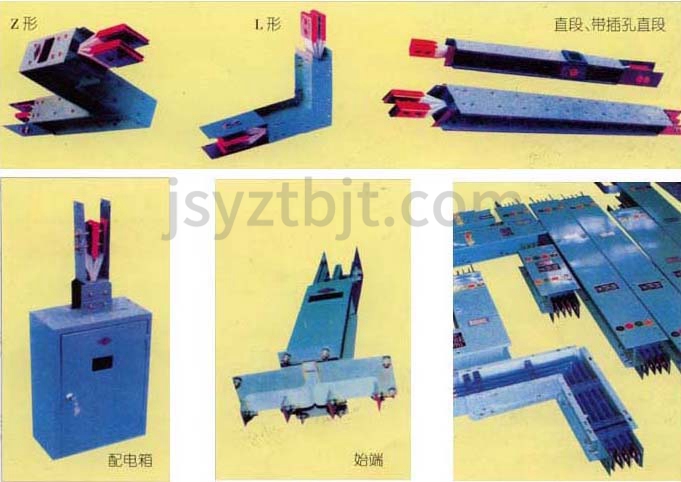

母線功能單元代號表

分岔母線：分支電流≥250A以上采用分岔母與插接開關箱連接，可保證面接觸的效果，更為安全。

插接開關箱內裝自動空氣開關（型號可根據用戶選擇）確保分載，短路保護。規格為100A、250A、630A，整定值根據用戶選擇，并生產組合配電、動力插接箱。
插接箱的插腳是重要的部件。本廠獨有的工藝在插腳另加二塊65猛彈簧鋼片,確保插接200次以上仍具有良好的彈性接觸。

CFW-3A插接式高強封閉母線槽

CMW-3A鋁質母線

CFW-3A銅質母線

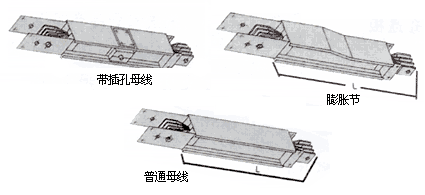

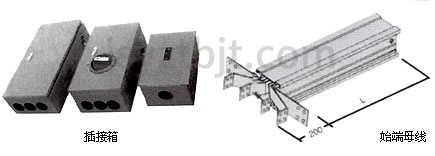

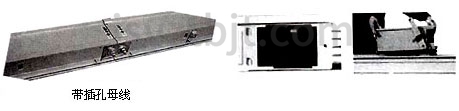

帶插孔母線、插接箱

本母線之特優功能，可在一米長度安排二個插口，如二面插口即達四個插口而不影響母線支撐強度。通過插接箱電流分支一插就可免遭電纜剝皮連接不安全之苦惱。如果你的產品、設備更換，將母線重新組合安裝，母線插口分支始終達到你所需的位置。故使用母線配線可令您終身滿意。
密集型母線槽系螺栓連接法，任何人都能輕而易舉地進行操作，但扭緊接頭螺栓是母線連接的保證，630A以下母線力矩必須達到8kg，800A以上力矩必須達到12kg，緊固后的檢驗要求用0.01mm塞尺檢查。

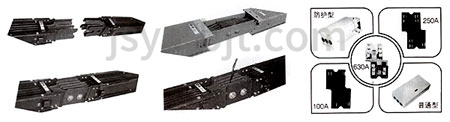

插接箱是用戶使用最為頻繁，分支電流保護關鍵之部位。本廠插接箱具有必須分斷開關，方可打開，關閉箱門及拔出式插入的防護功能，其性能可防止一切誤操作行為。
本插接箱插腳采用通用件，如用戶需增大分支電流，可在原箱增加插腳，更換開關即可。此外，插腳附有二塊65錳彈簧鋼片，確保插接200次以上仍具有良好的彈性接觸。
本插接箱結構可在外并可變換方位操作，也可購買本廠操作縱桿，用戶可在地面直接方便地分、合開關。
